Dịch vụ gia công chế tạo thiết bị bồn lọc áp lực theo yêu cầu
Chế tạo thiết bị bồn lọc áp lực là công việc gia công cơ khí dựa trên thông số nước và điều kiện vận hành thực tế của từng nhà máy, không phải chọn bồn có sẵn theo kích thước rập khuôn. Một bồn lọc sai đường kính, sai vật liệu vỏ hoặc sai kiểu sàn thu nước sẽ gây trôi vật liệu lọc, tăng tổn thất áp và làm giảm tuổi thọ của thiết bị phía sau như màng RO, đèn UV hay cột trao đổi ion. Bài viết dưới đây Việt Pháp sẽ giúp bạn nắm rõ vai trò của thiết bị, cấu tạo bồn lọc áp lực, các yếu tố quyết định giá bồn công nghiệp lọc áp lực, tiêu chí chọn xưởng gia công uy tín.
Tóm tắt nhanh
Chế tạo thiết bị bồn lọc áp lực là quá trình tính toán công nghệ, thiết kế bản vẽ và gia công một bồn lọc kín làm việc dưới áp lực bơm, gồm vỏ bồn chịu áp, hệ phân phối và thu nước, cụm van chuyển chế độ cùng các lớp vật liệu lọc. Cấu tạo bồn lọc áp lực quyết định trực tiếp hiệu quả lọc, chu kỳ rửa ngược và tuổi thọ của toàn hệ thống xử lý nước.

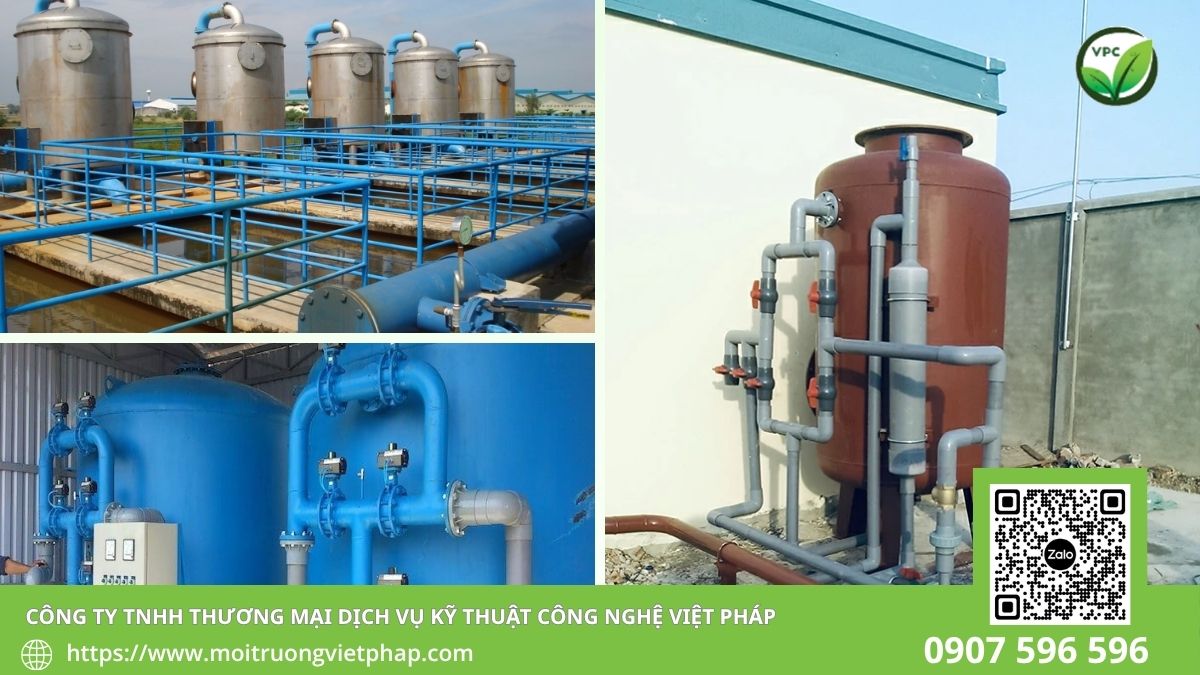

Vai trò của bồn lọc áp lực trong hệ thống xử lý nước
Bồn lọc áp lực có vai trò tách cặn lơ lửng, sắt, mangan, mùi và màu khỏi nước khi nước được bơm cưỡng bức đi qua các lớp vật liệu lọc trong một thiết bị kín. Vì làm việc dưới áp lực, nước sau lọc vẫn còn áp dư để đi tiếp sang cụm thiết bị phía sau mà không cần thêm bơm trung gian – khác biệt cơ bản so với bể lọc hở kiểu trọng lực.
Trong thực tế triển khai, thiết bị này giữ bốn vai trò rõ rệt:
- Bảo vệ thiết bị hạ nguồn. Bồn lọc giữ lại cặn và chất keo trước khi nước vào màng RO, đèn UV hoặc cột làm mềm. Các nhà sản xuất màng RO thường yêu cầu chỉ số SDI của nước đầu vào dưới 5, và lọc áp lực là bước phổ biến nhất để đạt ngưỡng này.
- Ổn định chất lượng nước cấp cho sản xuất. Với nước ngầm nhiễm sắt, tổ hợp bồn lọc cát thạch anh và vật liệu xúc tác khử sắt – mangan giúp nước hết màu vàng gạch và mùi tanh, tránh làm hỏng mẻ sản phẩm hoặc gây tắc đường ống hơi.
- Hoàn thiện nước thải sau xử lý sinh học. Đặt sau bể lắng, bồn lọc áp lực hạ tiếp hàm lượng cặn lơ lửng để nước đủ điều kiện xả thải hoặc đưa vào phương án tái sử dụng cho tưới cây, vệ sinh sân bãi, giải nhiệt.
- Tiết kiệm mặt bằng. Cùng một lưu lượng, bồn lọc kín chiếm diện tích nhỏ hơn bể lọc bê tông và có thể lắp ngoài trời, phù hợp với nhà máy đã kín mặt bằng hoặc đang nâng công suất trạm xử lý nước thải mà không còn chỗ xây thêm bể.
Cần lưu ý rằng bồn lọc áp lực không thay thế được cụm keo tụ – tạo bông hay xử lý sinh học. Thiết bị chỉ phát huy hiệu quả khi được đặt đúng vị trí trong sơ đồ công nghệ của hệ thống xử lý nước cấp hoặc hệ thống xử lý nước thải, với tải lượng cặn đầu vào nằm trong giới hạn thiết kế.

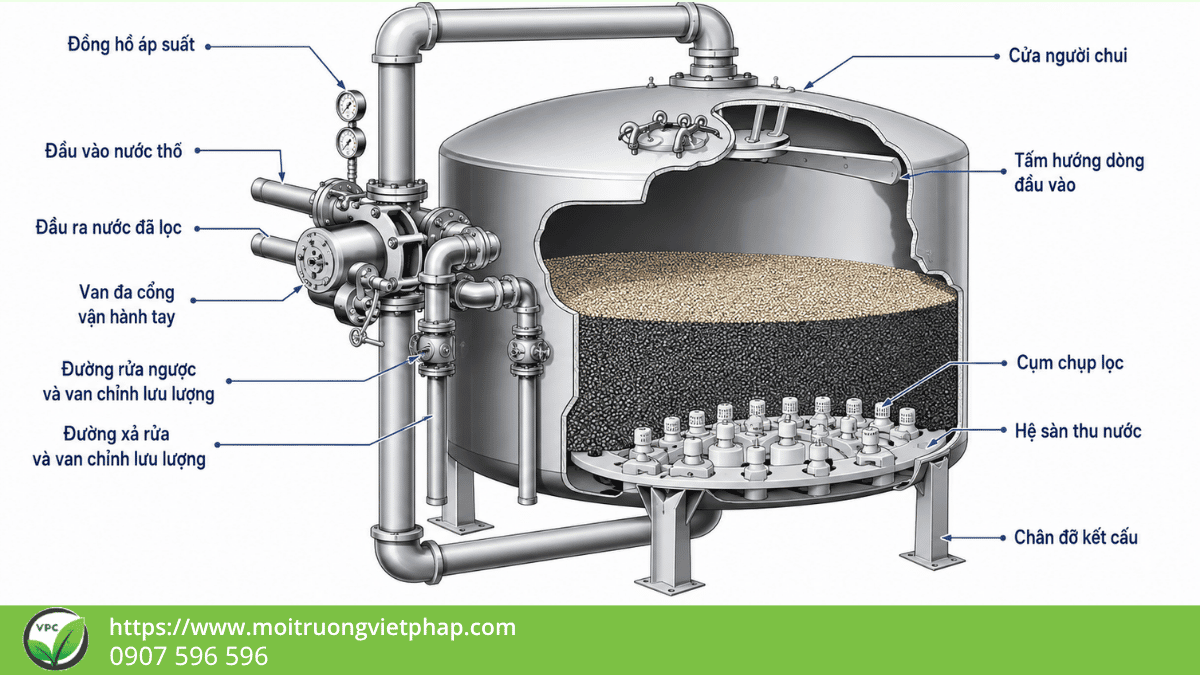

Cấu tạo của thiết bị bồn công nghiệp lọc áp lực
Một bồn công nghiệp lọc áp lực hoàn chỉnh gồm bảy bộ phận, chia thành ba nhóm: phần vỏ chịu áp, phần thủy lực bên trong và phần điều khiển dòng chảy bên ngoài. Dưới đây là chức năng và nguyên lý làm việc của từng bộ phận.
- Vỏ bồn (thân bồn): chịu toàn bộ áp lực làm việc, thường trong khoảng 2 – 4 bar khi lọc và tăng lên khi rửa ngược, nên áp thiết kế phổ biến là 6 bar. Thân bồn được lốc từ tôn tấm rồi hàn kín, hai đầu là nắp elip hoặc nắp phẳng có gân tăng cứng; độ dày tôn tăng theo đường kính bồn.
- Cửa thăm (manhole) và cửa nạp vật liệu: lối duy nhất để nạp mới, kiểm tra và thay vật liệu lọc sau vài năm vận hành. Vị trí và đường kính cửa thăm phải tính từ đầu, vì bồn đã hàn kín thì không thể mở thêm.
- Hệ phân phối nước vào: gồm đầu phun hoặc tấm chắn dòng đặt ngay dưới đường nước vào, có nhiệm vụ phá tia nước để dòng chảy trải đều trên toàn bề mặt lớp lọc. Thiếu bộ phận này, nước sẽ xoáy cục bộ, khoét lõm lớp cát và tạo đường chảy tắt làm nước ra không đạt.
- Sàn thu nước – chụp lọc: đặt ở đáy bồn, dạng sàn gắn chụp lọc (nozzle) hoặc dạng ống xương cá đục lỗ bọc lưới. Bộ phận này thu nước đã lọc, đồng thời giữ vật liệu lọc không trôi theo nước ra ngoài và phân phối lại nước – khí khi rửa ngược. Đây là chi tiết dễ làm sai nhất khi gia công.
- Các lớp vật liệu lọc: xếp từ dưới lên gồm sỏi đỡ, cát thạch anh, rồi tùy mục tiêu xử lý mà bổ sung than hoạt tính (khử mùi, màu, clo dư), vật liệu xúc tác khử sắt – mangan hoặc hạt nâng pH. Chiều cao lớp vật liệu thông dụng 0,8 – 1,2 m và cần chừa khoảng không giãn nở phía trên cho quá trình rửa ngược.
- Cụm van và đường ống: điều hướng ba chế độ làm việc gồm lọc, rửa ngược và xả lọc đầu. Cụm van có thể là van đa chiều, dàn van tay hoặc van điện – khí nén điều khiển bằng PLC để rửa ngược tự động theo thời gian hoặc theo chênh áp.
- Thiết bị kiểm soát vận hành: đồng hồ áp suất đầu vào và đầu ra, van xả khí, van lấy mẫu. Khi chênh áp giữa hai đồng hồ tăng thêm khoảng 0,5 – 1,0 bar so với thời điểm vừa rửa ngược, lớp lọc đã bít cặn và cần rửa ngược ngay.
Nguyên lý vận hành đi theo trình tự: nước vào từ đỉnh bồn, đi từ trên xuống qua các lớp vật liệu, cặn bị giữ lại trong khe rỗng giữa các hạt lọc, nước sạch được sàn thu gom về đường ra. Khi tổn thất áp vượt ngưỡng, dòng nước được đảo chiều từ dưới lên với vận tốc 30 – 40 m/h để tơi lớp vật liệu và đẩy cặn ra ngoài, sau đó xả lọc đầu vài phút rồi trở lại chế độ lọc.

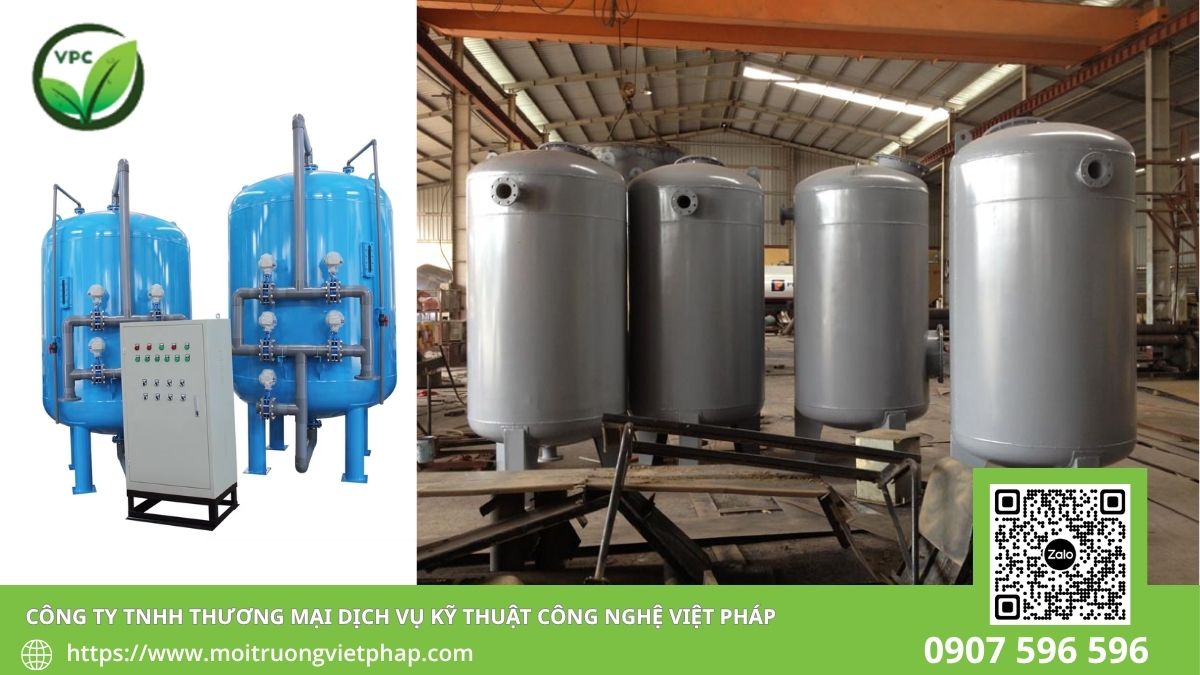

Đặt gia công, chế tạo bồn lọc áp lực theo yêu cầu ở đâu?
Bạn nên đặt gia công chế tạo bồn lọc áp lực tại đơn vị vừa có xưởng cơ khí, vừa có kỹ sư môi trường tính toán được công nghệ lọc – không chỉ nhận bản vẽ rồi hàn theo kích thước. Lý do là phần lớn sự cố bồn lọc không đến từ mối hàn, mà đến từ đường kính chọn sai theo vận tốc lọc, kiểu sàn thu không phù hợp với cỡ hạt vật liệu, hoặc vật liệu vỏ không chịu được tính chất nước.
Việc chọn vật liệu vỏ bồn là quyết định ảnh hưởng lớn nhất đến cả chi phí và tuổi thọ thiết bị:
| Vật liệu vỏ bồn | Đặc điểm kỹ thuật | Phù hợp với | Lưu ý khi chế tạo |
|---|---|---|---|
| Inox SUS 304 | Chống ăn mòn tốt trong nước ngọt, bề mặt nhẵn, không cần sơn phủ | Nước cấp sinh hoạt, nước sản xuất thực phẩm – dược, nước RO | Phải tẩy rửa và thụ động hóa mối hàn, tránh rỗ điểm tại vùng nhiệt |
| Inox SUS 316 / 316L | Bổ sung molypden, kháng ăn mòn điểm do clorua tốt hơn 304 | Nước nhiễm mặn, nước thải thủy sản, dệt nhuộm, nước có hóa chất | Giá vật liệu cao hơn 304 đáng kể, cần đúng loại que hàn tương ứng |
| Thép cacbon phủ epoxy | Chi phí thấp nhất, dễ gia công bồn đường kính lớn, chịu áp tốt | Nước thải sau xử lý, nước tuần hoàn giải nhiệt, lọc thô lưu lượng lớn | Phải làm sạch bề mặt trước khi sơn và kiểm tra lớp phủ trong định kỳ |
| Composite FRP | Kháng ăn mòn hóa chất, nhẹ, thường dùng cho cỡ nhỏ và trung bình | Nước có tính axit, hệ lọc công suất nhỏ, vị trí khó cẩu lắp | Không hàn nối tại hiện trường, hạn chế khi cần nhiều cửa mặt bích |
Việt Pháp nhận gia công thiết bị môi trường theo yêu cầu cho các hệ xử lý nước cấp và nước thải công nghiệp, bao gồm bồn lọc áp lực, bồn chứa, bồn phản ứng và các chi tiết cơ khí đi kèm. Năng lực này đến từ hai phần: kinh nghiệm chế tạo – lắp đặt tại công trình thực tế, ví dụ hạng mục thay mới bồn lắng bùn bột gạo cho hệ thống xử lý nước thải công suất 650 m³/ngày đêm; và việc chủ động nguồn vật tư đi kèm như bơm cao áp, màng RO, đèn UV, cột lọc composite, than hoạt tính, sỏi thạch anh, hạt xúc tác. Nhờ đó bồn và vật liệu lọc được chọn đồng bộ ngay từ bước thiết kế, thay vì ghép nối rời rạc.
Giá bồn công nghiệp lọc áp lực phụ thuộc yếu tố nào?
Giá bồn công nghiệp lọc áp lực được cấu thành từ khối lượng vật liệu vỏ, mức độ phức tạp của phần trong bồn và cấp độ tự động của cụm van, nên cùng một đường kính vẫn có thể chênh lệch nhiều lần. Vì vậy, mọi báo giá chỉ chính xác khi đã có lưu lượng, kết quả phân tích nước và yêu cầu chất lượng nước sau lọc.
| Yếu tố | Cách tác động đến chi phí chế tạo |
|---|---|
| Đường kính và chiều cao bồn | Quyết định diện tích tôn và độ dày tôn cần dùng; đường kính tăng thì độ dày phải tăng theo để giữ nguyên áp thiết kế |
| Loại vật liệu vỏ | Chênh lệch lớn nhất trong cơ cấu giá: thép phủ epoxy, inox 304 và inox 316 nằm ở ba mức khác nhau |
| Áp lực thiết kế | Áp thiết kế cao yêu cầu tôn dày hơn, nắp elip thay nắp phẳng và tiêu chuẩn kiểm tra mối hàn khắt khe hơn |
| Kiểu sàn thu nước | Sàn gắn chụp lọc inox có giá cao hơn ống xương cá nhưng phân phối nước và khí đều hơn khi rửa ngược |
| Cụm van và mức tự động | Dàn van tay rẻ nhất; van điện hoặc khí nén điều khiển bằng PLC làm tăng chi phí nhưng bỏ được thao tác rửa ngược thủ công |
| Vật liệu lọc kèm theo | Cát thạch anh và sỏi đỡ chi phí thấp; than hoạt tính, vật liệu khử sắt – mangan hoặc hạt nhựa trao đổi ion cao hơn nhiều |
| Hoàn thiện và hồ sơ | Đánh bóng bề mặt, thụ động hóa, sơn phủ, thử áp có biên bản, CO/CQ vật liệu, vận chuyển và cẩu lắp tại công trình |

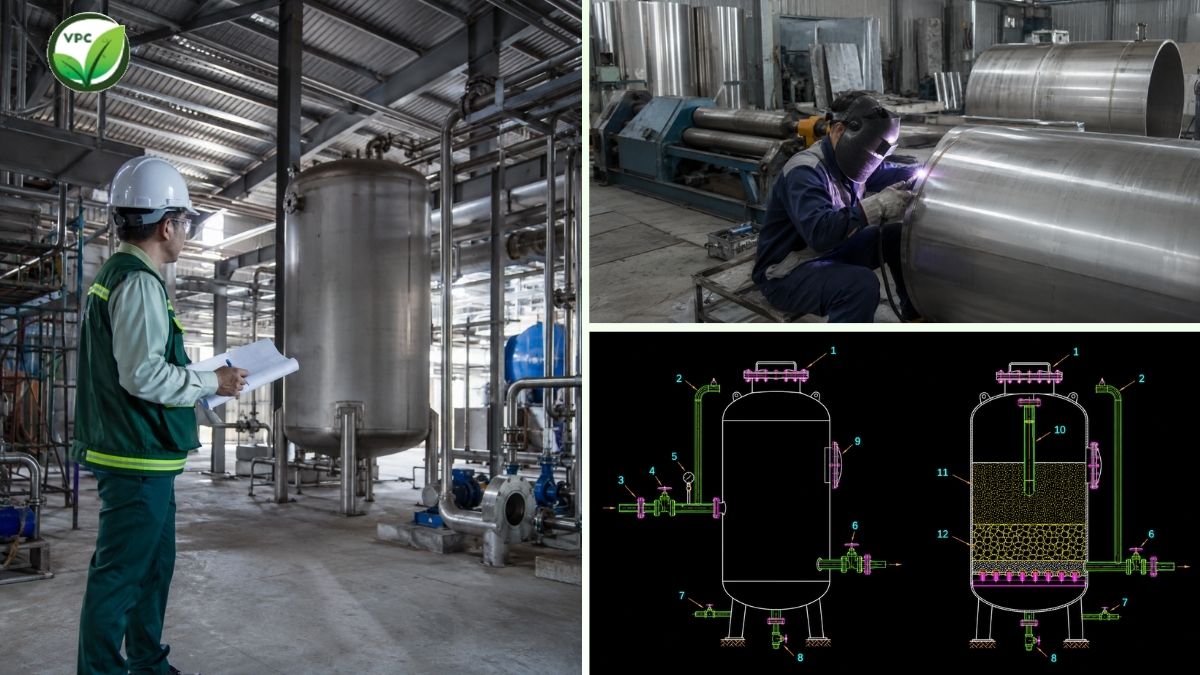

Quy trình thiết kế, chế tạo thiết bị bồn lọc áp lực tại Việt Pháp
Quy trình chế tạo thiết bị bồn lọc áp lực tại Việt Pháp gồm sáu bước, đi từ khảo sát số liệu nước đến chạy thử và bàn giao hồ sơ. Mỗi bước đều có sản phẩm đầu ra cụ thể để bạn kiểm soát tiến độ và chất lượng, thay vì chỉ nhận thiết bị ở khâu cuối.
- Khảo sát và thu thập số liệu. Ghi nhận lưu lượng cần lọc, chế độ làm việc theo giờ, áp lực bơm hiện có, mặt bằng và chiều cao lắp đặt, đồng thời lấy mẫu phân tích nước đầu vào. Đầu ra là bảng thông số đầu vào – đầu ra đã được thống nhất.
- Tính toán công nghệ và chọn vật liệu lọc. Từ lưu lượng và vận tốc lọc cho phép, kỹ sư xác định đường kính bồn, chiều cao lớp vật liệu, lưu lượng nước rửa ngược và cỡ đường ống. Trường hợp nước nhiễm sắt, mangan hoặc có mùi, cấu hình lớp vật liệu sẽ được chọn tương ứng.
- Thiết kế bản vẽ chế tạo. Bản vẽ thể hiện độ dày tôn, kiểu nắp, vị trí mặt bích, cửa thăm, chi tiết sàn thu nước và sơ đồ cụm van. Bản vẽ được gửi bạn xác nhận trước khi cắt vật tư để tránh phát sinh sửa chữa.
- Gia công tại xưởng. Các công đoạn gồm cắt tôn, lốc thân bồn, hàn thân và nắp, gá mặt bích, chế tạo sàn thu và chân đỡ. Que hàn và phương pháp hàn được chọn theo đúng mác vật liệu vỏ.
- Kiểm tra và hoàn thiện bề mặt. Mối hàn được kiểm tra trước khi thử áp thủy lực; bồn inox được tẩy rửa và thụ động hóa vùng mối hàn, bồn thép cacbon được làm sạch bề mặt rồi sơn phủ theo hệ sơn đã chốt trong hợp đồng.
- Lắp đặt, nạp vật liệu và chạy thử. Sau khi lắp bồn và đấu nối cụm van, đội kỹ thuật nạp vật liệu lọc theo đúng thứ tự lớp, rửa ngược khởi động để loại bụi hạt, chạy thử theo lưu lượng thiết kế, hướng dẫn vận hành và bàn giao hồ sơ.
Kết luận
Hiệu quả của một bồn lọc phụ thuộc vào ba quyết định kỹ thuật đưa ra trước khi cắt tôn: đường kính tính theo vận tốc lọc, vật liệu vỏ chọn theo tính chất nước và kiểu sàn thu phù hợp cỡ hạt vật liệu lọc. Đây là lý do việc chế tạo thiết bị bồn lọc áp lực nên gắn liền với khâu tính toán công nghệ, chứ không tách rời thành một đơn hàng cơ khí đơn thuần.
Nếu bạn đang cần bổ sung cụm lọc cho hệ nước cấp, hoàn thiện nước thải sau xử lý sinh học hoặc thay thế bồn lọc đã hết tuổi thọ, hãy gửi cho Việt Pháp lưu lượng, kết quả phân tích nước và ảnh mặt bằng hiện trạng. Đội kỹ thuật sẽ đề xuất cấu hình bồn, vật liệu lọc và phương án lắp đặt phù hợp, đồng thời tư vấn thêm các dịch vụ môi trường trọn gói nếu hệ thống của bạn cần rà soát tổng thể.
CÔNG TY TNHH TMDV KỸ THUẬT CÔNG NGHỆ VIỆT PHÁP
Địa chỉ: 30 Đường số 8, Phường Thông Tây Hội, TP. Hồ Chí Minh
Văn Phòng: 8C5 KDC Nam Long, Phường An Phú Đông, TP. Hồ Chí Minh
Điện thoại: 0907 596 596
Email: congtyvietphap19@gmail.com
Website: www.moitruongvietphap.com
FAQ - Các câu hỏi liên quan đến chế tạo bồn lọc áp lực
Bồn lọc áp lực khác bể lọc hở ở điểm nào?
Bồn lọc áp lực là thiết bị kín, nước đi qua lớp lọc nhờ áp lực bơm nên sau lọc vẫn còn áp dư để đi tiếp; bể lọc hở làm việc theo trọng lực và thường cần bơm sau lọc. Bồn lọc áp lực chiếm ít diện tích hơn, trong khi bể lọc hở dễ quan sát bề mặt lớp lọc bằng mắt và phù hợp lưu lượng rất lớn.
Nên chọn bồn inox 304 hay bồn thép phủ epoxy?
Chọn theo tính chất nước và vị trí bồn trong sơ đồ công nghệ. Nước cấp sinh hoạt, nước cho sản xuất thực phẩm hoặc nước trước màng RO nên dùng inox 304 để tránh nhiễm sắt từ vỏ bồn. Với nước thải sau xử lý hoặc nước tuần hoàn giải nhiệt, thép cacbon phủ epoxy giúp giảm chi phí đầu tư, đổi lại cần kiểm tra lớp phủ trong định kỳ.
Bao lâu phải rửa ngược một lần?
Căn cứ chính là chênh áp giữa đồng hồ đầu vào và đầu ra, không phải một mốc thời gian cố định. Khi chênh áp tăng thêm khoảng 0,5 – 1,0 bar so với thời điểm vừa rửa xong, lớp lọc đã bít cặn và cần rửa ngược. Nước đầu vào nhiều cặn thì chu kỳ ngắn lại, vì vậy nhật ký vận hành nên ghi chênh áp mỗi ngày.
Việt Pháp có chế tạo bồn theo bản vẽ có sẵn của khách hàng không?
Có. Việt Pháp nhận chế tạo theo bản vẽ do bạn cung cấp và sẽ rà soát lại các thông số quan trọng như độ dày tôn theo áp thiết kế, kiểu sàn thu và cỡ đường ống trước khi gia công. Nếu phát hiện điểm chưa phù hợp với lưu lượng hoặc tính chất nước thực tế, đội kỹ thuật sẽ nêu rõ để bạn quyết định giữ nguyên hay điều chỉnh.
Chi phí một bồn lọc áp lực gồm những khoản nào?
Gồm phần vỏ bồn và chi tiết cơ khí bên trong, cụm van cùng đường ống, vật liệu lọc, công hoàn thiện bề mặt, chi phí kiểm tra và thử áp, sau đó là vận chuyển, cẩu lắp và chạy thử tại công trình. Báo giá chỉ chốt được sau khi có lưu lượng, kết quả phân tích nước và yêu cầu chất lượng nước sau lọc.
