Tư vấn thiết kế hệ thống xử lý khí thải trọn gói, tiết kiệm chi phí
Làm thế nào để thiết kế hệ thống xử lý khí thải vừa đạt chuẩn QCVN, vừa tối ưu chi phí đầu tư và vận hành? Đây là câu hỏi được nhiều doanh nghiệp quan tâm khi triển khai các dự án môi trường. Trên thực tế, một bản thiết kế chính xác không chỉ giúp lựa chọn đúng công nghệ xử lý mà còn đảm bảo hệ thống hoạt động ổn định, hiệu quả trong thời gian dài. Bài viết dưới đây Việt Pháp cũng cấp thông tin các tiêu chuẩn kỹ thuật, yêu cầu thiết kế và những yếu tố quan trọng cần lưu ý khi triển khai thiết kế hệ thống xử lý khí thải.
Tiêu chuẩn thiết kế hệ thống xử lý khí thải
Trước khi triển khai dự án, doanh nghiệp cần tìm hiểu các tiêu chuẩn thiết kế hệ thống xử lý khí thải để xác định yêu cầu kỹ thuật và quy chuẩn môi trường áp dụng cho từng ngành nghề sản xuất. Đây là cơ sở quan trọng trong quá trình tính toán, lựa chọn công nghệ và hoàn thiện hồ sơ thiết kế.
Nhóm QCVN về khí thải áp dụng phổ biến
Tùy loại hình sản xuất và nguồn phát thải, đơn vị thiết kế hệ thống xử lý khí thải phải đối chiếu với QCVN tương ứng để xác định giới hạn nồng độ cho phép tại điểm xả. Lưu ý: khi lập hồ sơ pháp lý cần trích dẫn đầy đủ mã, tên và ngày ban hành của QCVN từ Thư viện Pháp luật, vì một số QCVN cũ có thể đã được thay thế hoặc cập nhật.
| QCVN | Phạm vi áp dụng | Thông số kiểm soát chính |
|---|---|---|
| QCVN 19:2024/BTNMT | Khí thải công nghiệp – bụi và các chất vô cơ (phiên bản cập nhật mới nhất) | Bụi tổng, SO₂, NOx, CO, HCl, H₂S, NH₃ |
| QCVN 20:2009/BTNMT | Khí thải công nghiệp – các chất hữu cơ (VOC) | Benzene, Toluene, Xylene, Styrene, Formaldehyde… |
| QCVN 21:2009/BTNMT | Khí thải công nghiệp sản xuất phân bón hóa học | NH₃, HF, bụi vô cơ |
| QCVN 30:2012/BTNMT | Lò đốt chất thải công nghiệp | Dioxin/Furan, bụi, SO₂, NOx, CO, HCl |
| QCVN 34:2010/BTNMT | Khí thải công nghiệp ngành lọc – hóa dầu | SO₂, NOx, H₂S, VOC, bụi |
Tiêu chí kỹ thuật cần ghi trong bản thiết kế
Ngoài việc tuân thủ QCVN, bản thiết kế cần nêu rõ các tiêu chí kỹ thuật. Lưu ý phân biệt giữa quy định pháp luật bắt buộc và giá trị kỹ thuật tham khảo – không được trình bày hai nhóm này lẫn lộn trong hồ sơ:
- Yêu cầu pháp lý cơ bản: khí thải sau xử lý tại điểm xả phải đáp ứng mức giới hạn trong QCVN tương ứng – đây là yêu cầu bắt buộc, cần trích dẫn QCVN cụ thể trong hồ sơ thiết kế.
- Hiệu suất xử lý (tham khảo kỹ thuật): các chỉ số hiệu suất điển hình dùng làm căn cứ thiết kế, không phải quy định pháp luật. Ví dụ: hiệu suất với bụi mịn có thể đạt 95–99%, với khí ô nhiễm hữu cơ có thể đạt 90–99% tùy phương án công nghệ.
- Tốc độ dòng khí trong ống dẫn (tham khảo): thường thiết kế trong khoảng 10–20 m/s tùy loại bụi và điều kiện vận hành, nhằm tránh lắng đọng bụi trong ống. Giá trị cụ thể do đơn vị thiết kế tính toán theo lưu lượng thực tế.
- Chiều cao ống khói: bắt buộc tính toán theo mô hình phát tán khí quyển, đảm bảo nồng độ tại mặt đất không vượt ngưỡng cho phép của QCVN về chất lượng không khí xung quanh.
- Hệ số dự phòng tải (tham khảo thiết kế): khuyến nghị thiết kế dự phòng 10–20% so với công suất vận hành tối đa ước tính, để đảm bảo xử lý ổn định trong điều kiện biến động. Con số này cần hiệu chỉnh theo tính toán thực tế của từng dự án.
- Quan trắc tự động liên tục (CEMS): các cơ sở thuộc diện bắt buộc phải lắp CEMS cần tuân thủ điều kiện áp dụng và quy định kỹ thuật do Bộ Tài nguyên và Môi trường ban hành – cần trích dẫn số hiệu Thông tư và điều kiện áp dụng cụ thể trong hồ sơ.

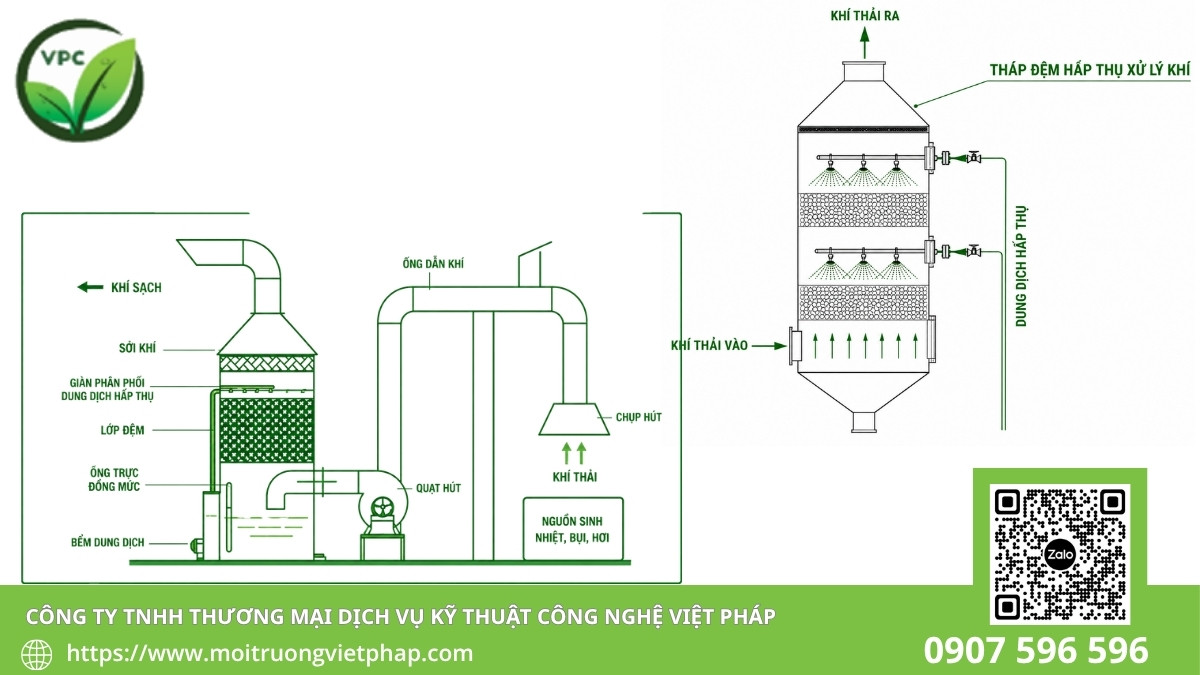

Cấu tạo của hệ thống xử lý khí thải gồm những gì?
Một hệ thống xử lý khí thải cơ bản thường gồm 5 bộ phận chính, liên kết tuần tự từ điểm thu gom đến điểm xả thải ra môi trường. Mỗi bộ phận đảm nhận một vai trò cụ thể, thiếu hoặc sai sót ở bất kỳ khâu nào đều ảnh hưởng trực tiếp đến hiệu suất toàn hệ thống.
1. Hệ thống thu gom và dẫn khí thải
Hood thu gom (chụp hút), hệ thống ống dẫn (duct) và co cút được thiết kế đặt sát nguồn phát thải để thu gom tối đa dòng khí bẩn trước khi phát tán ra không gian sản xuất. Vật liệu ống dẫn phổ biến gồm thép CT3 sơn chống ăn mòn, thép không gỉ (SUS304/316) hoặc nhựa PP/FRP tùy thành phần khí thải. Tiết diện ống được tính theo lưu lượng và tốc độ khí thiết kế.
2. Quạt hút công nghiệp
Quạt ly tâm hoặc quạt hướng trục được chọn dựa trên lưu lượng (m³/h) và cột áp tĩnh (mmH₂O) của toàn bộ hệ thống ống dẫn và thiết bị xử lý. Quạt đặt sau thiết bị xử lý (dạng hút) để tránh tiếp xúc trực tiếp với khí bẩn có ăn mòn cao, hoặc đặt trước (dạng đẩy) với hệ thống xử lý bụi khô đơn giản.
3. Thiết bị xử lý khí thải (thiết bị chính)
Đây là bộ phận chính của hệ thống xử lý khí thải, quyết định khả năng loại bỏ bụi, khí độc và các hợp chất ô nhiễm trong dòng thải. Việc lựa chọn thiết bị cần căn cứ vào đặc tính nguồn thải và mục tiêu xử lý của từng ngành sản xuất.:
| Loại chất ô nhiễm | Công nghệ / Thiết bị áp dụng | Hiệu suất điển hình |
|---|---|---|
| Bụi thô (> 10 µm) | Cyclone đơn hoặc đa cyclone | 70–90% |
| Bụi mịn (< 10 µm) | Túi lọc vải (Bag Filter), ESP (lọc tĩnh điện) | 95–99% |
| Khí axit (SO₂, HCl, HF, H₂S) | Tháp hấp thụ ướt (Wet Scrubber) – dung dịch NaOH hoặc Ca(OH)₂ | 85–99% |
| Hơi dung môi hữu cơ (VOC) | Than hoạt tính (hấp phụ), thiêu đốt nhiệt, RTO (thiêu đốt tái sinh nhiệt) | 90–99% |
| Mùi hôi (NH₃, H₂S, Amine) | Tháp hấp thụ + hóa chất trung hòa, biofilter | 80–95% |
| NOx | SCR (xúc tác khử chọn lọc), hấp thụ ướt kiềm | 80–95% |
4. Ống khói và điểm xả thải
Ống khói phải đạt chiều cao tối thiểu theo tính toán phát tán khí quyển, có cửa lấy mẫu (sampling port) đặt đúng vị trí tiêu chuẩn để phục vụ quan trắc định kỳ. Đường kính ống khói được tính toán để tốc độ khí thải tại miệng ống đạt 5–15 m/s, tránh dòng khí đi ngược hoặc phát tán ngay gần mặt đất.
5. Hệ thống điện điều khiển và quan trắc
Tủ điện điều khiển tích hợp bộ biến tần (inverter) cho quạt hút, rơle bảo vệ, hệ thống cảnh báo nhiệt độ – áp suất. Với cơ sở thuộc diện phải lắp CEMS, hệ thống đo lưu lượng, nồng độ bụi, SO₂, NOx, CO được kết nối truyền dữ liệu tự động về Sở Tài nguyên và Môi trường địa phương theo quy định của Thông tư 10/2021/TT-BTNMT.
Các bước thiết kế hệ thống xử lý khí thải
Quy trình thiết kế hệ thống xử lý khí thải đạt chuẩn gồm 5 bước tuần tự, từ khảo sát thực địa đến lập kế hoạch vận hành – bảo trì. Bỏ qua hoặc rút gọn bất kỳ bước nào đều dẫn đến sai số thiết kế và hệ thống không đạt hiệu suất mong muốn sau khi đưa vào vận hành.
Bước 1: Khảo sát nguồn phát thải
Kỹ sư trực tiếp đến công trình để xác định vị trí từng nguồn phát thải, đặc điểm quy trình sản xuất tại thời điểm phát sinh khí thải và điều kiện không gian lắp đặt hệ thống. Dữ liệu cần thu thập gồm: nhiệt độ dòng khí đầu vào (°C), độ ẩm tương đối (%RH), áp suất tĩnh tại điểm đo và ước tính thành phần ô nhiễm theo ngành sản xuất. Kết quả khảo sát là căn cứ duy nhất để thiết kế – không được dùng số liệu suy đoán hoặc từ dự án tương tự mà không kiểm chứng thực địa.
Bước 2: Đo đạc và tính toán lưu lượng – tải lượng khí thải
Sau khảo sát, đội kỹ thuật tiến hành đo lưu lượng thực tế bằng thiết bị đo dòng (pitot tube, Thermo Anemometer) và lấy mẫu khí thải phân tích tại phòng thí nghiệm được kiểm định. Hai thông số đầu ra bắt buộc là lưu lượng khí thải (Nm³/h) – xác định kích thước thiết bị và công suất quạt – và tải lượng chất ô nhiễm (mg/Nm³ hoặc kg/h) – xác định yêu cầu hiệu suất xử lý để đạt QCVN đầu ra. Tính toán sai ở bước này sẽ dẫn đến quạt hút không đủ công suất hoặc thiết bị xử lý bị quá tải.
Bước 3: Lựa chọn công nghệ xử lý phù hợp
Dựa trên thành phần và tải lượng khí thải đo được, kỹ sư so sánh các phương án công nghệ xử lý trên ba tiêu chí: hiệu suất đạt QCVN, chi phí đầu tư ban đầu và chi phí vận hành dài hạn. Ví dụ, với bụi gỗ trong xưởng chế biến gỗ, hệ túi lọc vải kết hợp cyclone sơ lọc cho hiệu suất > 99% và chi phí thay túi thấp hơn ESP. Với hơi dung môi từ xưởng sơn, than hoạt tính phù hợp quy mô nhỏ còn RTO phù hợp quy mô lớn dù chi phí đầu tư ban đầu cao hơn nhưng tiết kiệm năng lượng đáng kể về lâu dài. Quyết định chọn công nghệ phải có bảng so sánh phương án kèm luận cứ kỹ thuật, không chọn theo giá thành đơn thuần.

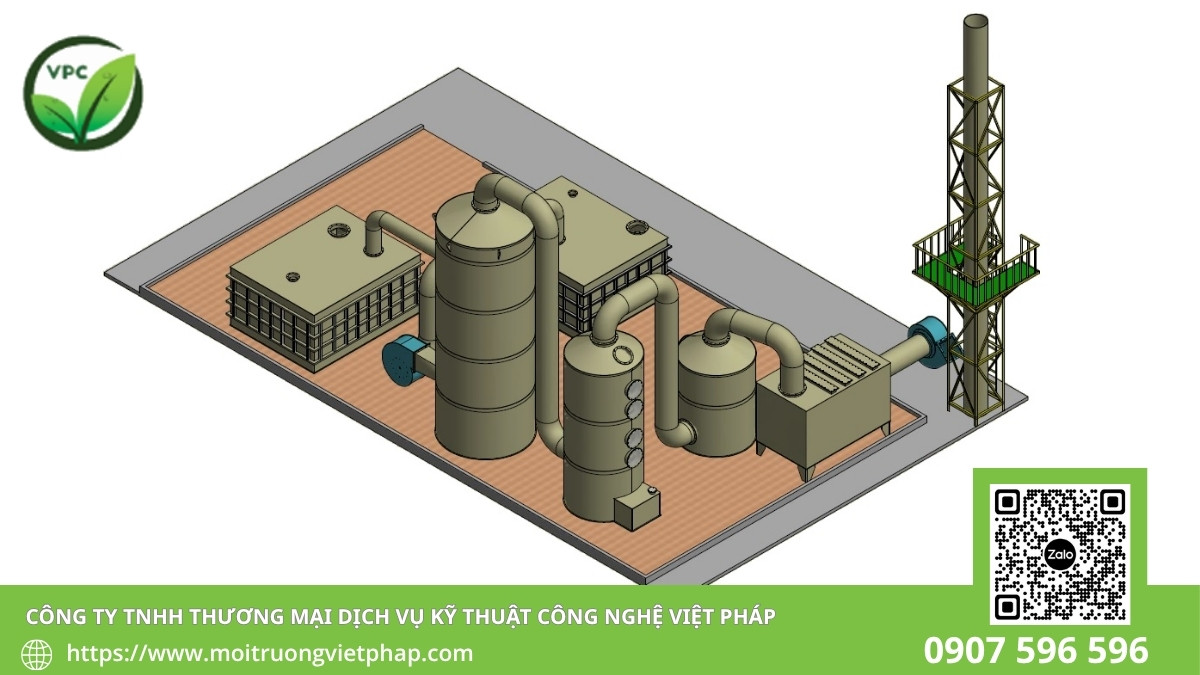

Bước 4: Thiết kế sơ đồ công nghệ và bố trí thiết bị
Giai đoạn này chuyển kết quả tính toán thành hồ sơ kỹ thuật thực tế, gồm: sơ đồ công nghệ (PFD/P&ID) mô tả trình tự xử lý từng công đoạn, bản vẽ bố trí thiết bị mặt bằng (Layout) theo đúng không gian nhà xưởng, và bản vẽ chi tiết cho từng hạng mục (tháp hấp thụ, buồng lọc túi, đường ống, móng thiết bị). Bố trí thiết bị phải đảm bảo: khoảng cách tối thiểu giữa các thiết bị cho phép bảo trì, lối đi an toàn đủ rộng theo TCVN về an toàn công nghiệp, và không vi phạm khoảng cách phòng cháy chữa cháy. Hồ sơ thiết kế phải được kỹ sư có chứng chỉ hành nghề thiết kế công trình môi trường ký xác nhận trước khi đưa ra thi công.
Bước 5: Xác định yêu cầu vận hành và bảo trì
Tài liệu vận hành – bảo trì (O&M Manual) là phần bắt buộc trong hồ sơ thiết kế, bao gồm: định mức điện năng tiêu thụ thực tế (kWh/tháng), lịch thay thế vật liệu lọc (túi vải, than hoạt tính, đệm tiếp xúc…), quy trình vệ sinh định kỳ thiết bị, thông số vận hành cần theo dõi hằng ngày (áp suất trước/sau thiết bị, nhiệt độ, lưu lượng dung dịch hóa chất) và quy trình xử lý sự cố. Kế hoạch bảo trì định kỳ giúp duy trì hiệu suất xử lý lâu dài, tránh tình trạng hệ thống xuống cấp dẫn đến vi phạm quy chuẩn môi trường và bị xử phạt hành chính.
Đơn vị thiết kế hệ thống xử lý khí thải chuyên nghiệp
Trên thị trường hiện nay có nhiều đơn vị cung cấp dịch vụ thiết kế hệ thống xử lý khí thải. Để chọn được đơn vị phù hợp, doanh nghiệp cần đối chiếu theo 5 tiêu chí thực tế dưới đây thay vì chỉ dựa vào báo giá:
- Có đội ngũ kỹ sư môi trường và kỹ sư cơ khí chuyên ngành trực tiếp thực hiện – không khoán trắng cho nhà thầu phụ không có chuyên môn.
- Có hồ sơ dự án thực tế với thông số kỹ thuật rõ ràng (lưu lượng, công nghệ, công suất, kết quả quan trắc sau nghiệm thu).
- Thực hiện khảo sát thực địa trước khi báo giá – không báo giá trọn gói theo m³ hoặc theo diện tích nhà xưởng mà không đo đạc thực tế.
- Cam kết đầu ra đạt QCVN có kết quả phân tích phòng thí nghiệm được kiểm định, không chỉ cam kết bằng miệng.
- Hỗ trợ hồ sơ pháp lý môi trường liên quan như giấy phép môi trường, vận hành thử nghiệm công trình bảo vệ môi trường – giúp doanh nghiệp hoàn thiện thủ tục một đầu mối.
Việt Pháp là một trong những đơn vị tại khu vực miền Nam có năng lực triển khai trọn gói từ tư vấn – thiết kế – thi công – vận hành hệ thống xử lý khí thải công nghiệp. Đội ngũ kỹ sư của Việt Pháp đã thực hiện các công trình thực tế với công suất lên đến 11.500 m³/h, bao gồm hệ thống xử lý khí thải cho các nhà máy sản xuất trong khu công nghiệp tại TP.HCM, Bình Dương và các tỉnh lân cận. Doanh nghiệp có thể liên hệ để được khảo sát thực địa và nhận báo giá thiết kế chi tiết theo đúng nguồn thải thực tế.
Một trong những dự án tiêu biểu Việt Pháp đã triển khai:

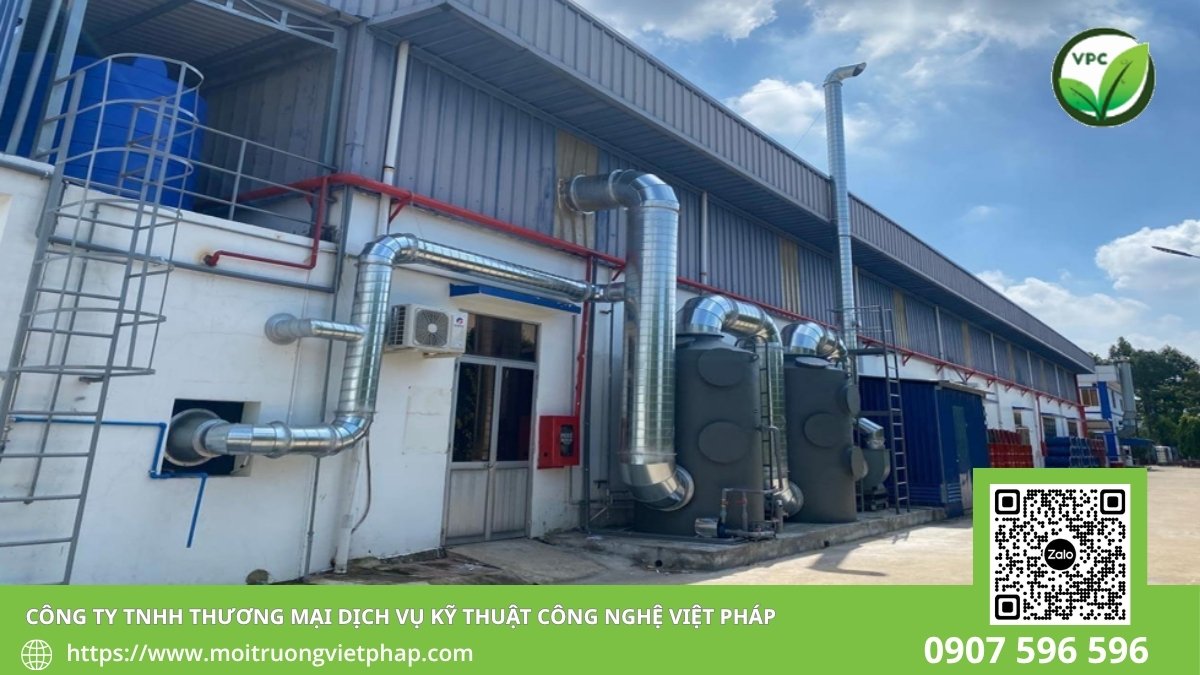

Dự án thực tế – Công ty TNHH Adora Paint Việt Nam
- Hạng mục: Thiết kế – thi công 02 hệ thống xử lý khí thải
- Hệ xử lý số 1: Công suất 9.500 m³/giờ
- Hệ xử lý số 2: Công suất 6.500 m³/giờ
- Tổng công suất: 16.000 m³/giờ trên cùng một cơ sở sản xuất
- Đơn vị thực hiện: Việt Pháp – phụ trách toàn bộ từ thiết kế kỹ thuật, thi công lắp đặt đến nghiệm thu bàn giao
Nếu doanh nghiệp đang cần hoàn thiện đồng thời hồ sơ pháp lý, có thể tham khảo thêm dịch vụ tư vấn môi trường trọn gói.
FAQ – Câu hỏi thường gặp về thiết kế hệ thống xử lý khí thải
1. Chi phí thiết kế hệ thống xử lý khí thải là bao nhiêu?
Chi phí thiết kế phụ thuộc vào lưu lượng khí thải, loại ô nhiễm và công nghệ áp dụng. Hệ thống đơn giản xử lý bụi gỗ công suất nhỏ (< 5.000 m³/h) thường có chi phí thiết kế – thi công thấp hơn đáng kể so với hệ thống xử lý VOC hoặc khí axit quy mô lớn. Việt Pháp thực hiện khảo sát thực địa và báo giá chi tiết miễn phí – liên hệ 0907 596 596 để được tư vấn cụ thể theo quy mô nhà máy.
2. Thiết kế hệ thống xử lý khí thải mất bao lâu?
Thời gian thiết kế kỹ thuật cơ sở (FEED) thường từ 2–4 tuần sau khi hoàn tất đo đạc và phân tích mẫu khí thải. Thiết kế kỹ thuật thi công (Detail Engineering) có thể mất thêm 2–4 tuần tùy độ phức tạp. Toàn bộ quy trình từ khảo sát đến hoàn chỉnh hồ sơ thiết kế thường kéo dài 4–8 tuần đối với hệ thống quy mô vừa.
3. Doanh nghiệp nào bắt buộc phải có hệ thống xử lý khí thải?
Theo Luật Bảo vệ môi trường 2020 và các nghị định hướng dẫn, cơ sở sản xuất có phát sinh khí thải vượt ngưỡng QCVN phải đầu tư hệ thống xử lý khí thải đạt chuẩn trước khi vận hành. Các ngành có nguy cơ cao gồm: sản xuất hóa chất, dệt nhuộm, chế biến gỗ, luyện kim, đúc, sơn – phủ bề mặt, thực phẩm – đồ uống, nhà máy nhiệt điện và lò hơi công nghiệp. Cơ sở vi phạm có thể bị phạt từ 50–500 triệu đồng và đình chỉ hoạt động theo Nghị định 45/2022/NĐ-CP.
4. Việt Pháp có tư vấn thiết kế và thi công trọn gói hệ thống xử lý khí thải không?
Có. Việt Pháp triển khai trọn gói từ khảo sát – đo đạc – phân tích mẫu khí – lập hồ sơ thiết kế kỹ thuật – thi công lắp đặt – chạy thử nghiệm – bàn giao và hỗ trợ hồ sơ vận hành thử nghiệm công trình bảo vệ môi trường. Doanh nghiệp chỉ cần một đầu mối liên hệ, không cần phối hợp nhiều nhà thầu độc lập. Liên hệ 0907 596 596 để đặt lịch khảo sát thực địa.
Xem thêm: thi công hệ thống xử lý nước thải công nghiệp tại TP.HCM – giải pháp song hành cùng xử lý khí thải cho nhà máy vận hành đồng bộ.
Kết luận
Thiết kế hệ thống xử lý khí thải không phải việc chọn thiết bị rồi lắp vào – đó là quy trình kỹ thuật bắt buộc phải đi từ đo đạc thực địa, tính toán tải lượng, lựa chọn công nghệ đúng theo từng loại ô nhiễm, đến lập hồ sơ thiết kế có kỹ sư ký xác nhận. Bỏ qua bất kỳ bước nào, hệ thống sau khi thi công sẽ không đạt QCVN, phát sinh chi phí cải tạo lại và có nguy cơ bị xử phạt hành chính theo Nghị định 45/2022/NĐ-CP.
Dù nhà máy đang cần thiết kế mới hoàn toàn, nâng cấp hệ thống cũ chưa đạt chuẩn, hay cần bổ sung hồ sơ pháp lý kèm theo – điều quan trọng nhất là bắt đầu bằng một cuộc khảo sát thực địa đúng kỹ thuật, không phải bằng báo giá ước tính. Chỉ khi có số liệu đo đạc thực tế, bản thiết kế mới đảm bảo hệ thống vận hành đúng ngay từ lần đầu.
