Thiết kế hệ thống xử lý nước thải công nghiệp là bước nền tảng giúp nhà máy xác định đúng công nghệ, công suất, diện tích xây dựng, chi phí đầu tư và khả năng đáp ứng quy chuẩn xả thải trước khi thi công. Một bản thiết kế trạm xử lý nước thải công nghiệp không chỉ dừng ở sơ đồ bể, mà còn phải thể hiện rõ lưu lượng đầu vào, tải lượng ô nhiễm, công nghệ xử lý, thiết bị, đường ống, tủ điện điều khiển và phương án vận hành sau bàn giao.

Với các nhà máy thực phẩm, dệt nhuộm, thủy sản, cơ khí, xi mạ, hóa chất, bao bì, dược phẩm hoặc khu sản xuất tập trung, nước thải thường có đặc tính rất khác nhau. Vì vậy, doanh nghiệp cần tư vấn thiết kế hệ thống xử lý nước thải dựa trên mẫu nước, mặt bằng, quy mô sản xuất và yêu cầu đầu ra thực tế thay vì dùng một mô hình chung cho mọi ngành.

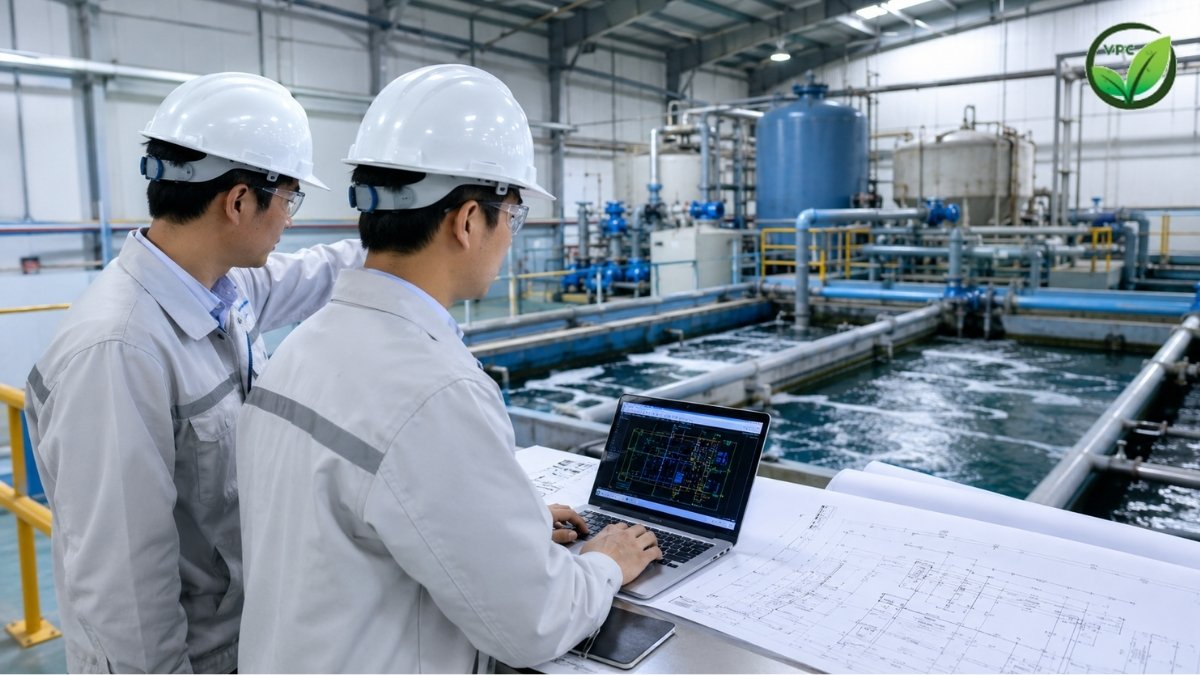

Giới thiệu tổng quan về thiết kế hệ thống xử lý nước thải công nghiệp

Thiết kế hệ thống xử lý nước thải công nghiệp là quá trình khảo sát nguồn phát sinh nước thải, phân tích thành phần ô nhiễm, tính toán công suất, lựa chọn công nghệ, bố trí bể xử lý, thiết bị cơ điện, đường ống công nghệ và lập bản vẽ thiết kế hệ thống xử lý nước thải để phục vụ thi công, vận hành và nghiệm thu.

Trong thực tế, một hồ sơ thiết kế đạt yêu cầu cần trả lời được các câu hỏi cụ thể: nước thải phát sinh từ đâu, lưu lượng biến động thế nào, chỉ tiêu nào vượt ngưỡng, cần xử lý bằng công nghệ gì, bể nào xử lý công đoạn nào, thiết bị nào cần lắp đặt, khi sự cố xảy ra thì vận hành viên cần kiểm tra điểm nào trước.

Ví dụ, nước thải thực phẩm thường cần kiểm soát dầu mỡ, BOD, COD và bùn hữu cơ; nước thải dệt nhuộm cần chú ý màu, pH, hóa chất và khả năng phân hủy sinh học; nước thải cơ khí hoặc xi mạ cần kiểm tra kim loại, dầu khoáng, pH và hóa chất tẩy rửa. Do đó, thiết kế công nghệ xử lý nước thải công nghiệp phải đi theo đặc thù ngành, không nên áp dụng một dây chuyền xử lý giống nhau cho mọi nhà máy.

Vai trò của thiết kế hệ thống xử lý nước thải trong nhà máy

Doanh nghiệp nên thực hiện thiết kế hệ thống xử lý nước thải nhà máy ngay từ giai đoạn lập dự án, xây dựng xưởng mới, mở rộng dây chuyền hoặc thay đổi công suất sản xuất. Thiết kế sớm giúp chủ đầu tư chủ động mặt bằng, dự toán chi phí, lựa chọn công nghệ và đồng bộ với hồ sơ pháp lý môi trường.

• Nhà máy mới cần xây dựng hệ thống xử lý nước thải công nghiệp trước khi vận hành chính thức.
• Cơ sở sản xuất mở rộng công suất, tăng lưu lượng xả thải hoặc bổ sung dây chuyền mới.
• Hệ thống hiện hữu thường xuyên quá tải, phát sinh mùi, nổi bọt, bùn khó lắng hoặc nước sau xử lý không ổn định.
• Doanh nghiệp cần hồ sơ kỹ thuật phục vụ giấy phép môi trường, vận hành thử nghiệm hoặc nghiệm thu công trình xử lý nước thải.
• Chủ đầu tư cần so sánh phương án công nghệ, khối lượng thiết bị và ngân sách trước khi chọn nhà thầu thi công.
• Nhà máy muốn cải tạo hệ thống cũ nhưng cần biết hạng mục nào giữ lại, hạng mục nào phải nâng cấp hoặc thay mới.

Trong trường hợp hệ thống đã có nhưng vận hành không đạt, doanh nghiệp nên khảo sát lại toàn bộ bể xử lý, máy bơm, máy thổi khí, đường ống, tủ điện, hóa chất và vi sinh trước khi quyết định thiết kế cải tạo hệ thống xử lý nước thải. Nếu cần kiểm tra hiện trạng, doanh nghiệp có thể tham khảo thêm dịch vụ sửa chữa và bảo trì hệ thống xử lý nước thải của Việt Pháp.

Dữ liệu đầu vào cần chuẩn bị trước khi thiết kế

Hồ sơ thiết kế hệ thống xử lý nước thải chỉ chính xác khi dữ liệu đầu vào đủ rõ. Nếu thiếu lưu lượng, thành phần ô nhiễm, mặt bằng hoặc yêu cầu xả thải, phương án thiết kế có thể sai công suất, chọn nhầm công nghệ hoặc phát sinh chi phí cải tạo sau khi vận hành.

Nếu doanh nghiệp chưa có kết quả phân tích mẫu, Việt Pháp có thể tư vấn phương án lấy mẫu, đánh giá hiện trạng và tham khảo thêm thông tin về quan trắc môi trường để xác định chỉ tiêu cần kiểm tra trước khi lập phương án thiết kế.

Quy trình thiết kế hệ thống xử lý nước thải công nghiệp tại Việt Pháp

Quy trình thiết kế hệ thống xử lý nước thải công nghiệp tại Việt Pháp được triển khai theo hướng khảo sát thực tế trước, tính toán công nghệ sau, không lập bản vẽ khi chưa rõ nguồn thải và mục tiêu xử lý. Cách làm này giúp hạn chế tình trạng bể xây xong nhưng thiếu dung tích, thiết bị lắp xong nhưng không phù hợp tải lượng ô nhiễm.

1. Tiếp nhận thông tin dự án: ghi nhận ngành nghề, công suất sản xuất, số ca vận hành, nguồn phát sinh nước thải và mục tiêu xả thải.
2. Khảo sát hiện trạng: kiểm tra mặt bằng, tuyến thu gom, vị trí đấu nối, hệ thống cũ nếu có, khu vực đặt bể và điều kiện bảo trì sau này.
3. Đánh giá mẫu nước thải: xem kết quả phân tích hiện có hoặc đề xuất lấy mẫu để nhận diện chỉ tiêu ô nhiễm chính.
4. Lập phương án công nghệ: xác định có cần tách rác, tách dầu, điều hòa, keo tụ, tuyển nổi, sinh học, lắng, lọc, khử trùng hoặc xử lý bùn.
5. Tính toán kỹ thuật: tính dung tích bể, thời gian lưu, tải trọng xử lý, công suất bơm, máy thổi khí, hóa chất và vật liệu lọc theo dữ liệu đầu vào.
6. Lập bản vẽ thiết kế: thể hiện mặt bằng, mặt cắt bể, sơ đồ công nghệ, tuyến ống, vị trí thiết bị, tủ điện và điểm lấy mẫu kiểm tra.
7. Hoàn thiện hồ sơ và tư vấn triển khai: bàn giao thuyết minh, bản vẽ, danh mục thiết bị, khuyến nghị thi công, vận hành thử nghiệm và bảo trì.

Sau giai đoạn thiết kế, doanh nghiệp có thể tiếp tục làm việc với Việt Pháp ở bước thi công môi trường để đồng bộ từ bản vẽ, thiết bị, lắp đặt đến chạy thử hệ thống.

Các hạng mục có trong hồ sơ thiết kế hệ thống xử lý nước thải

Một bộ hồ sơ thiết kế hệ thống xử lý nước thải công nghiệp cần đủ chi tiết để chủ đầu tư có thể dùng cho bóc tách khối lượng, so sánh báo giá, kiểm tra thi công và đào tạo vận hành. Nếu hồ sơ chỉ có sơ đồ công nghệ mà thiếu bản vẽ mặt bằng, thiết bị, đường ống và tủ điện, nhà thầu thi công rất dễ hiểu sai hoặc phát sinh điều chỉnh tại công trường.

Cách lựa chọn công nghệ xử lý nước thải công nghiệp phù hợp

Không có một dây chuyền xử lý cố định cho mọi loại nước thải. Khi thiết kế công nghệ xử lý nước thải công nghiệp, kỹ sư cần xem xét thành phần ô nhiễm, khả năng phân hủy sinh học, dao động lưu lượng, yêu cầu đầu ra, diện tích xây dựng, chi phí vận hành và năng lực của đội vận hành tại nhà máy.

Công nghệ xử lý sơ bộ

Xử lý sơ bộ thường gồm song chắn rác, hố gom, bể tách dầu, bể điều hòa, bể trung hòa pH hoặc bể lắng cát tùy loại nước thải. Nhóm công đoạn này giúp loại bỏ rác, ổn định lưu lượng, hạn chế sốc tải và bảo vệ các công đoạn xử lý phía sau.

Công nghệ hóa lý

Công nghệ hóa lý phù hợp với nước thải có màu, cặn lơ lửng, dầu mỡ, kim loại, hóa chất tẩy rửa hoặc thành phần khó xử lý sinh học. Các công đoạn thường gặp gồm điều chỉnh pH, keo tụ, tạo bông, tuyển nổi, lắng hóa lý, lọc và tách bùn.

Công nghệ sinh học

Công nghệ sinh học phù hợp với nước thải có thành phần hữu cơ dễ phân hủy, thường gặp trong thực phẩm, đồ uống, thủy sản, chế biến nông sản hoặc nước thải sinh hoạt trong nhà máy. Tùy tải lượng và yêu cầu đầu ra, có thể cân nhắc bể thiếu khí, hiếu khí, MBBR, SBR, MBR hoặc tổ hợp nhiều công đoạn.

Công nghệ lọc và xử lý nâng cao

Lọc áp lực, than hoạt tính, màng lọc, khử trùng hoặc xử lý nâng cao được cân nhắc khi doanh nghiệp cần nước sau xử lý ổn định hơn, kiểm soát màu, mùi, vi sinh hoặc có nhu cầu tái sử dụng một phần nước sau xử lý. Đây là nhóm công đoạn cần tính kỹ vì ảnh hưởng trực tiếp đến chi phí thiết bị, hóa chất, điện năng và bảo trì.

Để có định hướng tổng thể trước khi thiết kế chi tiết, doanh nghiệp có thể tham khảo thêm nhóm hệ thống xử lý nước thải và hệ thống xử lý môi trường trong cấu trúc dịch vụ của Việt Pháp.

Gợi ý công nghệ thiết kế theo từng nhóm ngành sản xuất

Khi thiết kế hệ thống xử lý nước thải sản xuất, cần phân nhóm ngành để xác định chất ô nhiễm đặc trưng và công đoạn xử lý ưu tiên. Bảng dưới đây là định hướng kỹ thuật tham khảo, phương án cuối cùng vẫn cần dựa trên kết quả khảo sát và phân tích mẫu thực tế.

Lỗi thường gặp khi thiết kế hệ thống xử lý nước thải nhà máy

Nhiều hệ thống xử lý nước thải gặp sự cố không phải do một thiết bị riêng lẻ, mà bắt nguồn từ giai đoạn thiết kế thiếu dữ liệu, bố trí mặt bằng chưa hợp lý hoặc không tính đến điều kiện vận hành thực tế. Những lỗi này thường chỉ bộc lộ sau khi hệ thống chạy thử, lúc đó việc sửa chữa sẽ tốn thời gian và chi phí hơn.

• Thiếu khảo sát lưu lượng giờ cao điểm: bể điều hòa không đủ dung tích, bơm chạy liên tục, nước thải dễ tràn hoặc dồn tải sang bể sinh học.
• Không tách riêng dòng thải đặc biệt: nước thải có dầu, hóa chất, kim loại hoặc pH bất thường đi thẳng vào hệ thống chung, gây sốc tải cho công đoạn xử lý chính.
• Chọn công nghệ theo mẫu có sẵn: dùng một sơ đồ xử lý cho nhiều ngành khác nhau khiến hệ thống không xử lý đúng chất ô nhiễm đặc thù.
• Bố trí mặt bằng khó vận hành: thiếu lối thao tác, khó hút bùn, khó thay bơm, khó kiểm tra van hoặc không có khu vực chứa hóa chất an toàn.
• Không tính phương án mở rộng: khi nhà máy tăng công suất, hệ thống phải cải tạo lớn thay vì nâng cấp từng phần.
• Thiếu kiểm soát bùn và mùi: hệ thống vẫn chạy nhưng phát sinh bùn dư, mùi hôi, bọt hoặc ruồi muỗi tại khu vực trạm xử lý.
• Tủ điện điều khiển không phù hợp: thiếu chế độ tự động, thiếu cảnh báo mức nước, không bảo vệ bơm/motor hoặc không thuận tiện cho người vận hành.

Với công trình đã vận hành, Việt Pháp khuyến nghị kiểm tra đồng thời phần công nghệ, thiết bị, điện điều khiển, hóa chất, vi sinh và kết quả nước đầu ra để xác định đúng nguyên nhân trước khi quyết định cải tạo.

Vì sao nên chọn Việt Pháp tư vấn thiết kế hệ thống xử lý nước thải?

Việt Pháp định hướng cung cấp giải pháp môi trường theo chuỗi từ tư vấn, thiết kế hệ thống xử lý nước thải công nghiệp, thi công, vận hành, quan trắc đến bảo trì hệ thống. Cách tiếp cận này giúp doanh nghiệp không chỉ có bản vẽ thiết kế, mà còn có phương án triển khai thực tế, dễ kiểm soát khi thi công và thuận lợi hơn trong giai đoạn vận hành sau bàn giao. Dưới đây là những lí do mà khách hàng đã tin chọn Việt Pháp trong suốt nhiều năm hoạt động. Chúng tôi luôn:

• Khảo sát hiện trạng trước khi đề xuất công nghệ, hạn chế thiết kế theo mẫu chung.
• Phân tích dữ liệu theo ngành sản xuất, lưu lượng, tải lượng ô nhiễm và yêu cầu đầu ra.
• Tư vấn rõ hạng mục bể, thiết bị, đường ống, tủ điện, hóa chất và phương án xử lý bùn.
• Có thể kết nối các hạng mục liên quan như dịch vụ tư vấn môi trường, quan trắc, thi công và vận hành thử nghiệm.
• Hỗ trợ doanh nghiệp rà soát hệ thống cũ nếu cần thiết kế cải tạo hoặc nâng cấp công suất.

Kết luận

Thiết kế hệ thống xử lý nước thải công nghiệp đúng ngay từ đầu giúp doanh nghiệp kiểm soát công suất, công nghệ, mặt bằng, thiết bị, chi phí vận hành và khả năng đáp ứng quy chuẩn xả thải. Nếu doanh nghiệp đang chuẩn bị đầu tư nhà máy, mở rộng dây chuyền hoặc cần cải tạo hệ thống cũ, hãy liên hệ Việt Pháp để được khảo sát hiện trạng, tư vấn công nghệ và đề xuất phương án thiết kế trạm xử lý nước thải phù hợp. Liên hệ Việt Pháp qua hotline 0907596596 để được tư vấn trực tiếp.

FAQ về thiết kế hệ thống xử lý nước thải công nghiệp

Thiết kế hệ thống xử lý nước thải công nghiệp cần những thông tin gì?

Doanh nghiệp cần chuẩn bị ngành nghề sản xuất, lưu lượng nước thải, kết quả phân tích mẫu, mặt bằng dự kiến, vị trí đấu nối, yêu cầu xả thải, số ca vận hành và kế hoạch mở rộng trong tương lai. Nếu chưa có đủ dữ liệu, đơn vị tư vấn cần khảo sát hiện trạng trước khi đề xuất công nghệ.

Bản vẽ thiết kế hệ thống xử lý nước thải gồm những gì?

Bản vẽ thường gồm sơ đồ công nghệ, mặt bằng bố trí bể và thiết bị, mặt cắt bể, tuyến đường ống, vị trí van, tủ điện điều khiển, điểm châm hóa chất, điểm lấy mẫu và danh mục thiết bị phục vụ thi công, vận hành, bảo trì.

Có thể thiết kế hệ thống trước rồi thi công sau không?

Có. Nhiều chủ đầu tư tách giai đoạn thiết kế để so sánh công nghệ, dự toán ngân sách và hoàn thiện hồ sơ kỹ thuật trước khi chọn nhà thầu thi công. Tuy nhiên, hồ sơ thiết kế cần đủ chi tiết để tránh sai lệch khi bóc tách khối lượng và triển khai thực tế.

Hệ thống xử lý nước thải cũ có cần thiết kế lại khi cải tạo không?

Có, nếu hệ thống cũ quá tải, nước đầu ra không ổn định, phát sinh mùi, bùn khó lắng hoặc nhà máy thay đổi công suất. Thiết kế cải tạo giúp xác định hạng mục có thể giữ lại, hạng mục cần nâng cấp và công nghệ bổ sung phù hợp.

Thiết kế hệ thống xử lý nước thải nhà máy có cần tính đến mở rộng công suất không?

Có. Nếu nhà máy có kế hoạch tăng sản lượng, mở thêm dây chuyền hoặc tăng ca sản xuất, thiết kế nên dự phòng mặt bằng, tuyến ống, vị trí thiết bị và khả năng nâng cấp từng phần. Điều này giúp doanh nghiệp tránh phải phá dỡ hoặc cải tạo lớn sau một thời gian vận hành.

Việt Pháp có hỗ trợ khảo sát trước khi thiết kế không?

Việt Pháp có thể tiếp nhận thông tin dự án, khảo sát hiện trạng, đánh giá dữ liệu đầu vào và tư vấn phương án công nghệ phù hợp trước khi lập hồ sơ thiết kế. Doanh nghiệp nên cung cấp hình ảnh, mặt bằng, lưu lượng, ngành nghề sản xuất và kết quả phân tích mẫu nếu đã có.
