Trạm quan trắc khí thải là gì? Cấu tạo, cách vận hành và chi phí đầu tư
Trạm quan trắc khí thải đóng vai trò then chốt trong việc kiểm soát nồng độ chất ô nhiễm và bảo vệ môi trường không khí tại các khu công nghiệp. Hệ thống quan trắc khí thải tự động này cho phép doanh nghiệp theo dõi các chỉ số xả thải liên tục, kịp thời phát hiện sự cố và đảm bảo tuân thủ nghiêm ngặt các quy định pháp luật.
Hãy cùng Việt Pháp tìm hiểu chi tiết về cấu tạo, nguyên lý hoạt động và giải pháp lắp đặt trạm quan trắc khí thải tối ưu nhất hiện nay qua bài viết dưới đây!
Tóm tắt nhanh: Trạm quan trắc khí thải là tổ hợp thiết bị lấy mẫu – phân tích – truyền dữ liệu được lắp cố định tại ống khói, thực hiện quan trắc khí thải tự động liên tục các thông số như bụi tổng, SO₂, NOₓ, CO, O₂ dư, lưu lượng và nhiệt độ. Kết quả được ghi nhận 24/7 và truyền về cơ quan quản lý môi trường theo thời gian thực để giám sát mức xả thải của nhà máy.
Trạm quan trắc khí thải là gì?
Trạm quan trắc khí thải là tổ hợp thiết bị đo tự động lắp cố định tại ống khói, làm nhiệm vụ lấy mẫu dòng khí thải, phân tích nồng độ các chất ô nhiễm và truyền kết quả về cơ quan quản lý môi trường theo thời gian thực. Tên gọi kỹ thuật quốc tế của hệ thống này là CEMS (Continuous Emission Monitoring System).
Điểm khác biệt lớn nhất so với việc thuê đơn vị đến lấy mẫu vài lần mỗi năm nằm ở tính liên tục. Trạm đo suốt quá trình sản xuất, kể cả ca đêm và thời điểm khởi động lò – vốn là giai đoạn phát thải cao nhất nhưng gần như không bao giờ rơi vào lịch lấy mẫu thủ công.
Cần lưu ý một hiểu nhầm phổ biến: trạm quan trắc không xử lý khí thải, nó chỉ đo. Nồng độ đầu ra có đạt quy chuẩn hay không vẫn phụ thuộc hoàn toàn vào hệ thống xử lý khí thải lắp phía trước ống khói. Trạm đóng vai trò là "đồng hồ đo" phản ánh trung thực hiệu suất của hệ thống đó.

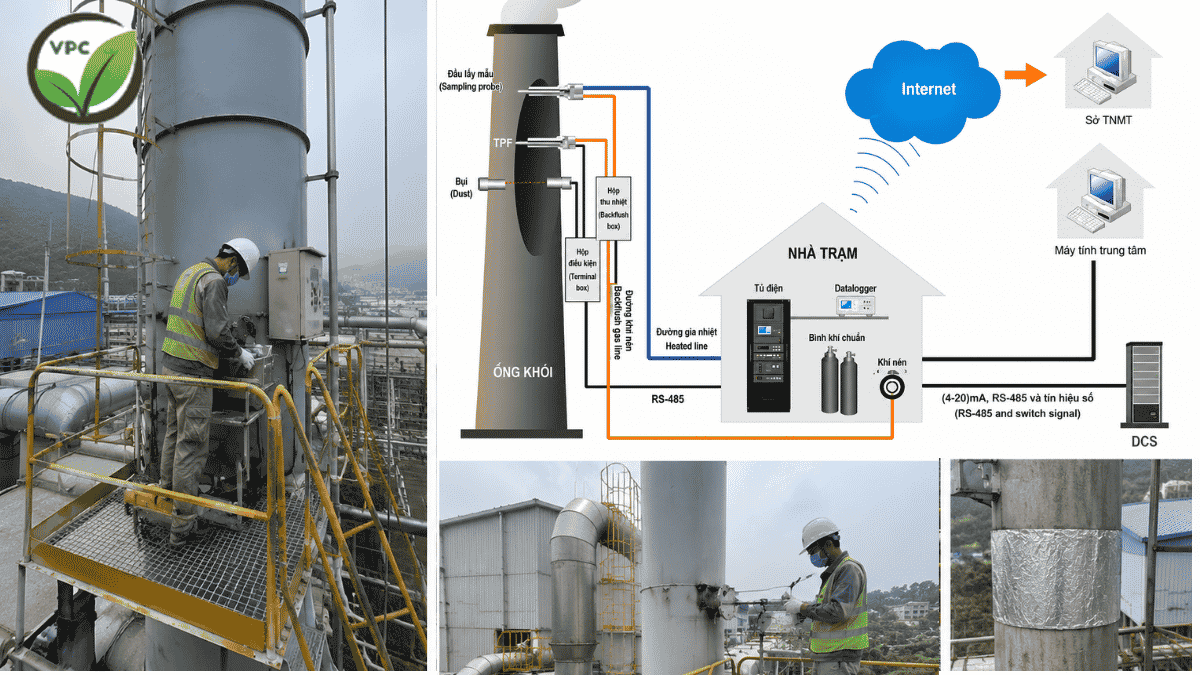

Cấu tạo của một trạm quan trắc khí thải tự động
Một trạm hoàn chỉnh gồm bốn khối chức năng: khối lấy mẫu, khối xử lý mẫu, khối phân tích và khối thu thập – truyền dữ liệu. Các hạng mục cụ thể gồm:
- Đầu lấy mẫu (probe) đặt trong ống khói, kèm bộ lọc bụi thô và đường ống gia nhiệt để mẫu không ngưng tụ trên đường dẫn.
- Bộ điều hòa mẫu: bơm hút, thiết bị tách ẩm (chiller), lọc tinh, van chuyển mạch khí chuẩn.
- Thiết bị phân tích khí: cảm biến hồng ngoại không tán sắc (NDIR) hoặc tử ngoại (UV) cho SO₂, NOₓ, CO; cảm biến zirconia hoặc thuận từ cho O₂; đầu dò ion hóa ngọn lửa (FID) cho tổng hydrocacbon nếu ngành sản xuất yêu cầu.
- Đầu đo bụi tổng theo nguyên lý tán xạ ánh sáng hoặc hấp thụ tia beta.
- Đầu đo lưu lượng, nhiệt độ, áp suất và độ ẩm dòng khí – nhóm thông số dùng để quy đổi nồng độ về điều kiện chuẩn.
- Bộ ghi dữ liệu (datalogger) và phần mềm truyền số liệu về cơ quan quản lý.
- Nhà trạm có điều hòa, tủ điện, bộ lưu điện UPS, tủ chứa chai khí chuẩn phục vụ hiệu chuẩn.
- Camera giám sát khu vực ống khói và sàn thao tác kèm lỗ lấy mẫu đối chứng phục vụ kiểm tra định kỳ.
Vì sao cần quan trắc khí thải?
Cần quan trắc khí thải vì đây vừa là nghĩa vụ pháp lý ghi trong giấy phép môi trường, vừa là cách duy nhất để bạn biết hệ thống xử lý có đang chạy đúng hiệu suất thiết kế hay không. Không đo thì mọi đánh giá về mức xả thải chỉ là phỏng đoán.
Nghĩa vụ tuân thủ theo Luật Bảo vệ môi trường 2020
Luật Bảo vệ môi trường 2020 (Luật số 72/2020/QH14) và Nghị định 08/2022/NĐ-CP (được sửa đổi, bổ sung bởi Nghị định 05/2025/NĐ-CP) quy định các cơ sở thuộc loại hình sản xuất có nguy cơ gây ô nhiễm môi trường và có lưu lượng xả khí thải lớn phải lắp đặt hệ thống quan trắc tự động, liên tục, có camera giám sát và truyền số liệu về cơ quan quản lý.
Điểm quan trọng nhiều doanh nghiệp bỏ qua: đối tượng, số lượng vị trí lắp và danh mục thông số phải đo của riêng nhà máy bạn được ghi trực tiếp trong giấy phép môi trường đã cấp. Vì vậy, trước khi lập dự toán, hãy đối chiếu với nội dung giấy phép thay vì áp dụng máy móc một danh sách chung. Nếu hồ sơ pháp lý chưa hoàn chỉnh, bạn nên xử lý phần giấy phép môi trường cho nhà máy trước khi đầu tư thiết bị.
Về chế tài, Nghị định 45/2022/NĐ-CP quy định mức phạt tiền tối đa trong lĩnh vực bảo vệ môi trường là 1 tỷ đồng với cá nhân và 2 tỷ đồng với tổ chức, kèm các biện pháp khắc phục hậu quả. Mức phạt cụ thể phụ thuộc vào hành vi và tình tiết của từng trường hợp.
Cảnh báo sớm sự cố của hệ thống xử lý khí thải
Ngoài giá trị pháp lý, dữ liệu liên tục giúp bộ phận kỹ thuật đọc được tình trạng thiết bị trước khi sự cố lan rộng. Một vài dấu hiệu điển hình:
- Nồng độ bụi tăng đột ngột kèm chênh áp qua lọc túi giảm mạnh: nhiều khả năng túi lọc đã rách hoặc tuột kẹp.
- SO₂ đầu ra tăng dần theo ca: dung dịch hấp thụ trong tháp đã bão hòa hoặc pH tụt dưới ngưỡng làm việc.
- O₂ dư cao bất thường trong khi tải lò không đổi: đường ống hoặc mặt bích bị rò lọt khí lạnh, làm loãng mẫu và sai lệch kết quả quy đổi.
- CO tăng đồng thời O₂ giảm: buồng đốt đang thiếu khí, cháy không hoàn toàn – vừa tốn nhiên liệu vừa vượt ngưỡng phát thải.
Với nhà máy dùng lò hơi than, nhóm dấu hiệu này xuất hiện rất sớm và là căn cứ để lên kế hoạch bảo trì. Bạn có thể tham khảo thêm nguyên lý của các giải pháp xử lý khí thải lò hơi đốt than để hiểu vì sao các thông số này biến động cùng nhau.
| Tiêu chí | Quan trắc khí thải định kỳ | Trạm quan trắc khí thải tự động liên tục |
|---|---|---|
| Cách thực hiện | Đơn vị quan trắc mang thiết bị đến lấy mẫu tại ống khói, phân tích trong phòng thí nghiệm | Thiết bị lắp cố định, đo tại chỗ và tự phân tích |
| Tần suất dữ liệu | Theo kỳ quan trắc ghi trong giấy phép môi trường | Liên tục 24/7, ghi nhận giá trị trung bình theo chu kỳ ngắn |
| Khả năng phát hiện sự cố | Chỉ phản ánh thời điểm lấy mẫu | Phát hiện bất thường ngay trong ca sản xuất |
| Chi phí | Chi phí dịch vụ theo từng đợt, không đầu tư ban đầu | Đầu tư ban đầu lớn, cộng chi phí vận hành – hiệu chuẩn hằng năm |
| Nhân sự vận hành | Không cần nhân sự chuyên trách tại nhà máy | Cần người theo dõi dữ liệu, thay vật tư, phối hợp hiệu chuẩn |
| Đối tượng áp dụng | Phần lớn cơ sở có phát sinh khí thải | Cơ sở thuộc diện bắt buộc theo giấy phép môi trường và quy định hiện hành |
Hai hình thức này không thay thế nhau. Ngay cả khi đã có trạm tự động, nhiều cơ sở vẫn phải duy trì quan trắc khí thải định kỳ với những thông số mà thiết bị tự động không đo được, đồng thời dùng kết quả thủ công để đối chứng độ chính xác của trạm.
Cách vận hành trạm quan trắc khí thải
Trạm quan trắc khí thải vận hành theo một vòng khép kín gồm năm công đoạn: lấy mẫu, xử lý mẫu, phân tích, ghi nhận – truyền dữ liệu và tự hiệu chuẩn. Toàn bộ chu trình lặp lại liên tục mà không cần thao tác thủ công trong điều kiện bình thường.
Năm bước trong một chu trình đo
Hiểu rõ từng bước giúp bạn xác định nhanh nguyên nhân khi dữ liệu bị gián đoạn hoặc lệch chuẩn:
- Lấy mẫu: đầu probe hút một dòng khí nhỏ từ ống khói tại vị trí dòng chảy ổn định, đã tính toán theo khoảng cách với co, van và điểm giảm tiết diện.
- Xử lý mẫu: mẫu đi qua đường ống gia nhiệt, được tách ẩm và lọc bụi mịn. Đây là công đoạn quyết định tuổi thọ thiết bị phân tích, vì hơi axit ngưng tụ sẽ ăn mòn cảm biến rất nhanh.
- Phân tích: các mô-đun đo lần lượt xác định nồng độ SO₂, NOₓ, CO, O₂ và bụi tổng; đầu đo lưu lượng, nhiệt độ, áp suất, độ ẩm cung cấp dữ liệu để quy đổi về điều kiện chuẩn theo quy chuẩn kỹ thuật áp dụng cho ngành.
- Ghi nhận và truyền dữ liệu: datalogger lưu giá trị đo, tính trung bình theo chu kỳ quy định và truyền về hệ thống tiếp nhận của Sở Nông nghiệp và Môi trường địa phương, kèm dữ liệu hình ảnh từ camera giám sát.
- Tự hiệu chuẩn: hằng ngày, hệ thống tự chuyển van sang khí zero và khí chuẩn để kiểm tra độ trôi. Nếu độ trôi vượt ngưỡng cho phép, trạm phát cảnh báo và dữ liệu trong khoảng đó có thể bị đánh giá là không hợp lệ.
Công việc bảo trì bạn phải duy trì sau khi nghiệm thu
Trạm chỉ giữ được tỷ lệ dữ liệu hợp lệ khi có lịch bảo trì cố định. Khối lượng công việc thường được phân theo chu kỳ:
- Hằng ngày: kiểm tra kết quả tự hiệu chuẩn zero/span, tình trạng đường truyền và cảnh báo lỗi trên phần mềm.
- Hằng tuần: xả nước ngưng, kiểm tra lưu lượng bơm mẫu, vệ sinh lọc thô.
- Hằng tháng: thay lọc tinh, kiểm tra áp suất chai khí chuẩn, vệ sinh cửa sổ quang học của đầu đo bụi.
- Định kỳ theo khuyến cáo nhà sản xuất và quy định: hiệu chuẩn nhiều điểm, thay màng bơm, thay chiller và so sánh kết quả trạm với phương pháp lấy mẫu thủ công tại lỗ đối chứng.
Phần hiệu chuẩn thiết bị đo nên giao cho đơn vị có năng lực được chỉ định, vì hồ sơ hiệu chuẩn là tài liệu bắt buộc phải xuất trình khi thanh tra.
Ưu điểm khi lắp đặt trạm quan trắc khí thải
Ưu điểm lớn nhất của trạm quan trắc khí thải là biến việc kiểm soát phát thải từ trạng thái bị động theo kỳ sang chủ động theo thời gian thực. Cụ thể, bạn nhận được năm giá trị đo đếm được:
- Rút ngắn thời gian phát hiện sự cố: thay vì chờ đến kỳ quan trắc kế tiếp, bạn thấy nồng độ vượt ngưỡng ngay trong ca và có thể dừng lò hoặc chuyển chế độ vận hành trước khi phát thải kéo dài nhiều ngày.
- Có bằng chứng pháp lý liên tục: khi đoàn kiểm tra làm việc, chuỗi dữ liệu và hình ảnh camera là căn cứ chứng minh nhà máy vận hành đúng cam kết trong giấy phép môi trường, thay vì chỉ có vài phiếu kết quả rời rạc.
- Giảm tiêu hao nhiên liệu và hóa chất: theo dõi O₂ dư và CO cho phép hiệu chỉnh tỷ lệ khí cấp của lò; theo dõi SO₂ đầu ra giúp châm dung dịch hấp thụ theo nhu cầu thực tế thay vì châm dư theo thói quen.
- Kéo dài tuổi thọ thiết bị xử lý: phát hiện sớm rách túi lọc, nghẹt đệm tháp hay quạt hút suy giảm lưu lượng giúp sửa chữa cục bộ, tránh phải thay cả cụm thiết bị.
- Tăng độ tin cậy với đối tác và ban quản lý khu công nghiệp: nhiều khách hàng xuất khẩu hiện yêu cầu nhà cung cấp chứng minh dữ liệu phát thải khi đánh giá nhà máy.
Để đánh giá khách quan, bạn cũng nên cân nhắc mặt còn lại: vốn đầu tư ban đầu lớn, hệ thống cần nhân sự theo dõi hằng ngày, chi phí khí chuẩn và vật tư tiêu hao lặp lại mỗi năm, và trạm chỉ phát huy tác dụng khi hệ thống xử lý phía trước đã được thiết kế đúng tải lượng. Nếu hệ thống xử lý đang quá tải, việc lắp trạm chỉ ghi lại bằng chứng vượt chuẩn.
Chi phí đầu tư trạm quan trắc khí thải hiện nay
Chi phí đầu tư trạm quan trắc khí thải không có một mức giá chung cho mọi nhà máy, vì suất đầu tư phụ thuộc vào số thông số phải đo, nguyên lý phân tích được chọn, số lượng ống khói và điều kiện hạ tầng sẵn có tại vị trí lắp. Cùng một ngành nhưng hai nhà máy có thể chênh nhau đáng kể chỉ vì một bên phải làm thêm sàn thao tác và kéo điện từ xa.
Thay vì tham chiếu một con số duy nhất, bạn nên bóc tách dự toán theo các nhóm chi phí dưới đây để so sánh báo giá giữa các nhà thầu trên cùng một mặt bằng:
| Nhóm chi phí | Bao gồm những gì | Yếu tố làm chi phí tăng |
|---|---|---|
| Thiết bị phân tích | Mô-đun đo SO₂, NOₓ, CO, O₂, bụi tổng và thông số bổ sung theo ngành | Số thông số nhiều; yêu cầu đo HCl, HF, NH₃, THC hoặc thủy ngân |
| Hệ lấy mẫu và điều hòa mẫu | Probe, đường ống gia nhiệt, bơm, chiller, hệ lọc | Khí thải nhiệt độ cao, nhiều bụi hoặc có tính ăn mòn mạnh; đường ống dài |
| Hạ tầng lắp đặt | Nhà trạm, điều hòa, sàn thao tác, thang leo, lỗ lấy mẫu đối chứng | Ống khói cao, vị trí chật hẹp, phải gia cố kết cấu |
| Điện, truyền thông và phần mềm | Tủ điện, UPS, camera, datalogger, phần mềm truyền số liệu | Nhiều điểm quan trắc; hạ tầng mạng tại vị trí lắp còn thiếu |
| Lắp đặt và nghiệm thu | Thi công, chạy thử, hiệu chuẩn ban đầu, kết nối dữ liệu với cơ quan quản lý | Thi công trong thời gian dừng máy ngắn; làm ngoài giờ |
| Vận hành hằng năm | Khí chuẩn, vật tư tiêu hao, hiệu chuẩn định kỳ, hợp đồng bảo trì, đường truyền | Thiết bị nhập khẩu khan hiếm linh kiện; tần suất hiệu chuẩn cao |
Đơn giá cụ thể theo từng cấu hình: [CẦN BỔ SUNG DỮ LIỆU THỰC TẾ]. Việt Pháp chỉ đưa ra con số sau khi khảo sát ống khói, xác định danh mục thông số theo giấy phép môi trường và kiểm tra hạ tầng điện – mạng tại hiện trường. Nếu bạn đang lập kế hoạch ngân sách môi trường cho cả năm, phần chi phí quan trắc môi trường theo từng loại hình sẽ giúp bạn ước lượng tổng thể chính xác hơn.
Kết luận
Việc đầu tư lắp đặt trạm quan trắc khí thải không chỉ giúp doanh nghiệp chủ động kiểm soát chỉ số xả thải mà còn đảm bảo tuân thủ nghiêm ngặt các quy định pháp luật về bảo vệ môi trường. Với giải pháp công nghệ hiện đại và uy tín từ Việt Pháp, quý khách hàng hoàn toàn có thể yên tâm về độ chính xác cũng như tính vận hành ổn định của toàn hệ thống.
Việt Pháp triển khai đồng bộ từ tư vấn hồ sơ pháp lý, thiết kế – thi công hệ thống xử lý đến quan trắc và bảo trì, nên có thể đánh giá trọn vẹn hiện trạng nhà máy trước khi đề xuất phương án. Nếu bạn đang cần rà soát yêu cầu quan trắc cho dự án của mình, hãy tham khảo dịch vụ môi trường trọn gói hoặc còn bất kỳ thắc mắc cần tư vấn, hãy liên hệ ngay với chúng tôi qua Hotline để được hỗ trợ nhanh nhất!
CÔNG TY TNHH TMDV KỸ THUẬT CÔNG NGHỆ VIỆT PHÁP
Địa chỉ: 30 Đường số 8, Phường Thông Tây Hội, TP. Hồ Chí Minh
Văn Phòng: 8C5 KDC Nam Long, Phường An Phú Đông, TP. Hồ Chí Minh
Điện thoại: 0907 596 596
Email: congtyvietphap19@gmail.com
Website: www.moitruongvietphap.com
FAQ - Các câu hỏi liên quan về trạm quan trắc khí thải
Dưới đây là những câu hỏi bộ phận kỹ thuật và phụ trách môi trường thường đặt ra khi chuẩn bị đầu tư trạm quan trắc khí thải.
Doanh nghiệp nào phải lắp trạm quan trắc khí thải tự động?
Các cơ sở thuộc loại hình sản xuất có nguy cơ gây ô nhiễm môi trường và có lưu lượng xả khí thải lớn theo Luật Bảo vệ môi trường 2020 và Nghị định 08/2022/NĐ-CP. Danh mục thông số và số vị trí lắp của riêng nhà máy bạn được ghi trong giấy phép môi trường đã cấp, nên cần đối chiếu trực tiếp với giấy phép đó.
Trạm quan trắc khí thải đo những thông số nào?
Nhóm thông số phổ biến gồm bụi tổng, SO₂, NOₓ, CO, O₂ dư, lưu lượng, nhiệt độ, áp suất và độ ẩm. Tùy loại hình sản xuất, giấy phép môi trường có thể yêu cầu thêm HCl, HF, NH₃, tổng hydrocacbon hoặc thủy ngân, thường gặp ở lò đốt chất thải và một số ngành hóa chất.
Dữ liệu quan trắc khí thải được truyền về đâu?
Dữ liệu được truyền trực tiếp từ trạm về hệ thống tiếp nhận của cơ quan quản lý môi trường tại địa phương, hiện là Sở Nông nghiệp và Môi trường, kèm dữ liệu camera giám sát. Yêu cầu kỹ thuật về định dạng, chu kỳ tính trung bình và thời gian lưu trữ được quy định trong văn bản chuyên ngành về quan trắc môi trường.
Có trạm tự động rồi thì còn phải quan trắc khí thải định kỳ không?
Trong nhiều trường hợp là có. Trạm tự động chỉ đo được nhóm thông số đã lắp mô-đun tương ứng, trong khi giấy phép môi trường thường liệt kê thêm các chất chỉ xác định được bằng lấy mẫu và phân tích trong phòng thí nghiệm. Kết quả định kỳ còn dùng để đối chứng độ chính xác của trạm.
Lắp đặt một trạm quan trắc khí thải mất bao lâu?
Thời gian phụ thuộc vào tiến độ đặt thiết bị và điều kiện hiện trường. Các mốc chính gồm khảo sát và chốt cấu hình, đặt hàng thiết bị, thi công hạ tầng, lắp đặt, chạy thử, hiệu chuẩn và kết nối dữ liệu. Phần thi công tại ống khói thường phải bố trí trùng đợt dừng máy để bảo đảm an toàn.
Không lắp trạm quan trắc khí thải theo quy định thì bị xử lý thế nào?
Cơ sở thuộc diện bắt buộc mà không lắp đặt hoặc không truyền dữ liệu sẽ bị xử phạt vi phạm hành chính theo Nghị định 45/2022/NĐ-CP, kèm biện pháp khắc phục hậu quả. Mức phạt tiền tối đa trong lĩnh vực bảo vệ môi trường là 1 tỷ đồng với cá nhân và 2 tỷ đồng với tổ chức, tùy hành vi và tình tiết cụ thể.
